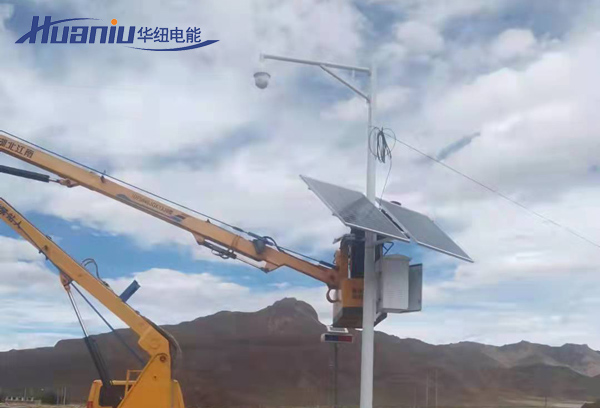

鐵路沿線太陽能監控系統是一種利用太陽能供電，在鐵路沿線的關鍵點位部署監控設備（攝像頭、傳感器等），實現對鐵路設施、運行環境及安全狀態進行遠程、實時監控的解決方案。它特別適用于電網覆蓋困難、布線成本高昂或需要快速部署的鐵路區段。
以下是太陽能監控供電系統的關鍵組成部分、優勢、應用場景和技術要點：
1. 前端監控設備：
攝像頭： 高清網絡攝像機（IPC），通常具備夜視（紅外）、寬動態、強光抑制、光學變焦等功能。類型包括球機（云臺）、槍機、全景相機等。
傳感器（可選）： 如周界入侵探測器（震動光纖、電子圍欄）、環境傳感器（溫濕度、風速、雨量、水位）、軌道狀態傳感器等。
通信設備： 4G/5G DTU、無線網橋、LoRa/NB-IoT模塊等，負責將前端數據回傳。
本地存儲（可選）： SD卡或小型NVR，用于在網絡中斷時暫存數據。
2. 太陽能供電系統：
太陽能電池板： 根據設備功耗、當地日照條件和連續陰雨天要求計算所需功率（Wp）。通常選用單晶硅或多晶硅板。
太陽能控制器： 核心部件，管理太陽能板對蓄電池的充電過程（防止過充、過放），通常選用MPPT控制器以最大化發電效率。
蓄電池： 存儲電能，保證夜間和陰雨天供電。常用深循環膠體電池或鋰電池（磷酸鐵鋰電池LiFePO4因其長壽命、寬溫適應性、高安全性成為優選）。
蓄電池箱/保溫箱： 保護電池免受惡劣天氣和溫度極端變化影響，鋰電池通常需要保溫箱維持最佳工作溫度。
支架結構： 牢固固定太陽能板和設備箱，抗風抗震。
3. 供電與監控一體化機箱：
容納控制器、蓄電池、通信設備、防雷模塊、配電單元等。
具備防護等級（通常IP65以上）、散熱/保溫、防盜功能。
4. 網絡傳輸系統：
無線傳輸為主：
4G/5G: 覆蓋廣、部署快、移動性好，適合分散點位。流量費用是長期成本。
無線網橋： 點對點或點對多點，組建專網。適合距離較近、有視距條件的點位組網，帶寬高、無流量費，但受地形和天氣影響。
LoRa/NB-IoT： 低功耗廣域網，適合低帶寬傳感器數據傳輸，覆蓋距離遠、功耗低、成本低。
光纖傳輸（少數）： 如果附近有鐵路通信光纜資源且條件允許，可接入，提供最穩定高帶寬。
5. 后端監控中心/平臺：
視頻管理軟件： 接收、存儲、管理視頻流，提供實時預覽、錄像回放、云臺控制等功能。
智能分析平臺（可選）： 應用AI算法，實現入侵檢測、人員徘徊、異物侵限、煙霧火焰識別、設備狀態異常預警等。
綜合監控平臺： 集成視頻、傳感器、報警、設備狀態等信息，提供統一視圖、電子地圖、報警聯動、報表統計等。
存儲系統： NVR、磁盤陣列或云存儲，用于集中存儲錄像和數據。
1. 能源獨立： 擺脫電網限制，可在偏遠山區、橋梁隧道口、戈壁荒漠等無電區域部署。
2. 部署靈活快速： 無需復雜電纜鋪設，施工周期短，對鐵路運營干擾小。
3. 降低綜合成本： 節省了長距離電力電纜和通信電纜的敷設成本及后期維護成本（電纜易被盜或損壞）。
4. 綠色環保： 使用清潔可再生能源。
5. 高可靠性： 設計良好的系統可保障在連續陰雨天（通常3-7天或更長）內穩定供電。
6. 提升安全： 實現全天候、無死角監控，及時發現安全隱患（入侵、塌方、水害、設備狀態異常等）。
1. 周界安全防護： 防止非法入侵、破壞鐵路設施、盜竊（如電纜）。
2. 關鍵設施監控： 橋梁、隧道出入口、大型邊坡、涵洞、變電所、通信基站。
3. 防災監控： 監測邊坡落石、滑坡、泥石流、洪水淹沒軌道、大風雪影響。
4. 道口安全監控： 無人值守道口的運行狀態及安全情況。
5. 施工安全監控： 鐵路沿線施工區域的作業安全和進度管理。
6. 環境狀態監測： 氣象條件、異物侵限（如大型飄浮物）。
7. 應急指揮輔助： 事故或災害現場的實時畫面回傳。
1. 精確的能源預算：
詳細計算所有負載（攝像頭、補光燈、加熱/散熱風扇、通信設備等）的日均功耗（Wh）。
根據安裝地點的歷史日照數據（峰值日照時數） 和 連續陰雨天數要求 計算所需太陽能板功率和蓄電池容量。
充分考慮冬季日照最短月份和系統損耗（線損、控制器效率等）。
2. 設備選型與環境適應性：
耐候性： 所有戶外設備（攝像頭、太陽能板、機箱）需具備高防護等級（IP66/IP67/IP68），耐高低溫、防腐蝕、防鹽霧（沿海）。
寬溫工作： 蓄電池（特別是鋰電池）和電子設備需能在極端溫度（如-30°C 至 +60°C）下工作或采取保溫/散熱措施。
防雷擊： 完善的防雷接地系統至關重要（電源防雷、信號防雷、直擊雷防護）。
防盜防破壞： 機箱加固、太陽能板特殊安裝方式、位置隱蔽性考慮。
3. 通信可靠性：
選擇覆蓋良好、信號穩定的運營商網絡（4G/5G）。
無線網橋需確保視距無遮擋，考慮備用鏈路。
協議優化，適應帶寬波動（如動態碼流）。
4. 智能應用：
利用AI算法實現智能識別和預警，減少人工監看負擔，提高事件響應速度。
設備狀態遠程監控（電壓、電流、信號強度、溫度等），實現預測性維護。
5. 系統管理：
統一的網管平臺監控所有太陽能監控點的設備狀態、供電狀態、網絡狀態、錄像狀態。
遠程配置、升級、重啟設備。
1. 極端天氣影響（長期陰雨、大雪覆蓋）：
對策： 增加蓄電池容量和太陽能板功率冗余；選用低溫性能好的鋰電池；設計傾斜角度大的支架便于雪滑落；必要時加裝除雪裝置。
2. 蓄電池壽命與維護：
對策： 選用高品質長壽命電池（如LiFePO4）；精確控制充放電（DOD深度）；做好溫度管理；遠程監控電池狀態。
3. 初始投資成本：
對策： 精確設計避免過度配置；考慮全生命周期成本（LCC），太陽能系統長期運維成本通常低于電網接入+電纜維護成本。
4. 偏遠地區維護困難：
對策： 提高設備可靠性；加強遠程診斷和狀態監測；配備充足的備件；規劃高效的維護路線和策略。
5. 無線通信穩定性：
對策： 選擇最優通信方案（多運營商備份、網橋+4G混合）；優化數據傳輸策略（本地存儲+斷網續傳）；選用高增益天線。
鐵路沿線太陽能監控系統是保障鐵路運輸安全、提升運營效率、實現智能化管理的重要技術手段。其核心在于穩定可靠的離網供電與高效實時的信息回傳。隨著太陽能技術（效率提升、成本下降）、電池技術（尤其是鋰電池）、無線通信技術（5G、低功耗廣域網）以及人工智能技術的不斷發展，該系統的性能、可靠性和智能化水平將持續提升，應用范圍也將越來越廣泛。成功的部署依賴于精準的能源設計、高質量的硬件選型、穩定的通信保障和智能化的管理平臺。
