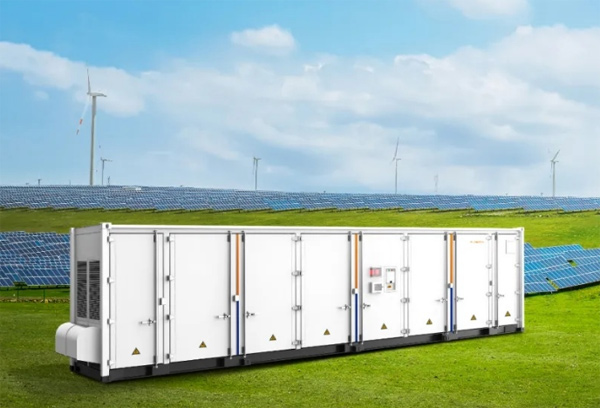

電化學儲能系統由包括直流側和交流側兩大部分。直流側為電池倉，包括電池、溫控、消防、匯流柜、集裝箱等設備，交流側為電器倉，包括儲能變流器、變壓器、集裝箱等。直流側的電池產生的是直流電，要想與電網實現電能交互，必須通過變流器進行交直流轉換。
儲能系統分類：集中式、分布式、智能組串式、高壓級聯、集散式
按電氣結構劃分，大型儲能系統可以劃分為：
（1）集中式：低壓大功率升壓式集中并網儲能系統，電池多簇并聯后與 PCS 相連，PCS 追求大功率、高效率，目前在推廣 1500V 的方案。
（2）分布式：低壓小功率分布式升壓并網儲能系統，每一簇電池都與一個 PCS 單元鏈接，PCS 采用小功率、分布式布置。
（3）智能組串式：基于分布式儲能系統架構，采用電池模組級能量優化、電池單簇能量控制、 數字智能化管理、全模塊化設計等創新技術，實現儲能系統更高效應用。
（4）高壓級聯式大功率儲能系統：電池單簇逆變，不經變壓器，直接接入 6/10/35kv 以上電壓等級電網。單臺容量可達到 5MW/10MWh。
（5）集散式：直流側多分支并聯，在電池簇出口增加 DC/DC 變換器將電池簇進行隔離，DC/DC 變換器匯集后接入集中式 PCS 直流側。
安全、成本和效率是儲能發展需要重點解決的關鍵問題，儲能技術的迭代核心也是要提高安全、 降低成本、提高效率。
（1）安全性
儲能電站的安全性是產業最關注的問題。電化學儲能電站可能存在的安全隱患包括電氣引發的火災、電池引發的火災、氫氣遇火發生爆炸、系統異常等。追溯儲能電站的安全問題產生的原因， 通常可以歸咎于電池的熱失控，導致熱失控的誘因包括機械濫用、電濫用、熱濫用。為避免發生 安全問題，需要嚴格監控電池狀態，避免熱失控誘因的產生。
（2）高效率
電芯的一致性是影響系統效率的關鍵因素。電芯的一致性取決于電芯的質量及儲能技術方案、電芯的工作環境。隨著電芯循環次數增加，電芯的差異逐步體現，疊加運行過程中實際工作環境的差異，將導致多個電芯之間的差異加劇，一致性問題突出，對 BMS管理造成挑戰，甚至面臨安全風險。
電池模組間串聯失配：串聯的電芯可用容量只能達到最弱電池模組的容量，使得其他電池容量無法被充分利用。
電池簇間并聯失配：并聯鏈路上的電池簇可用容量只能達到最弱電池簇的容量，使得其他電池容量無法被充分利用。
電池內阻差異造成環流：電池環流使得電芯溫度升高，加速老化，加大系統散熱，降低系統效率。 在儲能電站設計和運行方案中，應當盡量提高電池的一致性以提高系統效率。
（3） 低成本
儲能系統的成本與初始投資和循環壽命有關。電池材料的老化衰退、充放電制度、電池運行溫度、單體的一致性都會影響電池的循環壽命。當集裝箱內電池溫差大于 10 度，會導致電池壽命縮短15%以上。模組間溫升差異也會導致整體系統壽命縮短。儲能系統應當通過優化充放電方式、降低系統間溫差、提高電池一致性來提升系統循環壽命。
