以下是離網太陽能系統安裝的詳細步驟指南，涵蓋從規劃、組件選擇到調試的全流程，幫助您安全高效地完成安裝：
1. 需求分析與設計
- 計算負載：列出所有用電設備功率（W）及每日使用時長（h），計算總日耗電量（kWh）。
- 示例：冰箱200W×24h=4.8kWh/天 + 照明50W×6h=0.3kWh → 總日耗≈5.1kWh。
- 確定系統電壓：根據功率選擇12V/24V/48V（大功率系統推薦48V以降低電流損耗）。
- 光伏板容量：根據當地日均日照時間計算（如日耗5kWh ÷ 4小時日照 × 1.2損耗系數 ≈ 1.5kW光伏板）。
- 電池容量：按3~5天無日照儲備（如5kWh/天×3天=15kWh鋰電池）。
2. 組件采購清單
| 組件 | 推薦規格 |
| 光伏板 | 單晶硅，效率＞20%，功率匹配設計需求 |
| 蓄電池 | 磷酸鐵鋰電池（48V 200Ah≈9.6kWh） |
| 逆變器 | 純正弦波，功率≥負載總功率×1.2 |
| 控制器 | MPPT控制器（電流≥光伏板總功率/系統電壓） |
| 支架 | 鍍鋅鋼/鋁合金，傾角可調（匹配當地緯度） |
| 電纜 | 光伏專用線（4mm²~6mm²，耐UV） |
| 配電箱 | 含直流斷路器、保險絲、防雷模塊 |
3. 工具準備
- 萬用表、剝線鉗、壓線鉗、電鉆、扳手、絕緣膠帶、安全手套/眼鏡。

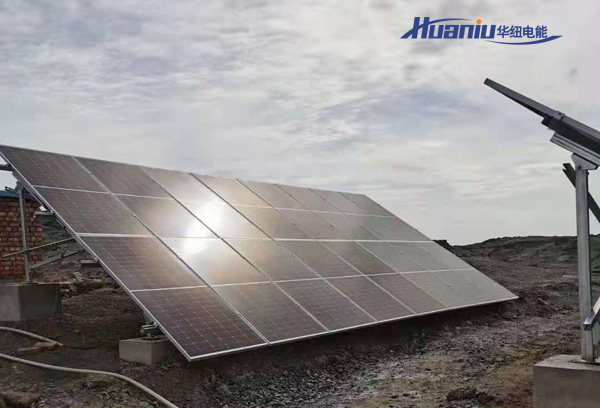

1. 安裝光伏板支架
- 選址：無遮擋、朝南（北半球）或朝北（南半球），傾角≈當地緯度±15°（冬季加大傾角）。
- 固定支架：
- 地面安裝：混凝土基礎固定，抗風設計（深度＞50cm）。
- 屋頂安裝：使用導軌和夾具，避免破壞防水層。
- 調整傾角：用角度儀校準，確保全年光照效率最大化。
2. 安裝光伏板
- 串聯/并聯：
- 電壓匹配：串聯光伏板提升電壓（如2片30V板串聯→60V）。
- 電流匹配：并聯增加電流（需相同規格組件，避免失配）。
- 接線：
- 使用MC4連接器，正負極標記清晰。
- 線纜預留防水彎，避免雨水滲入。
- 接地保護：支架和光伏板框架接入接地線（銅棒埋深＞0.8m）。
3. 安裝蓄電池
- 位置選擇：干燥通風環境，遠離熱源（溫度0℃~30℃）。
- 接線順序：
- 先串聯電池組（如4塊12V電池串聯成48V系統）。
- 使用銅排連接，扭矩按說明書要求（避免虛接發熱）。
- 安全防護：電池柜加裝排氣扇（鉛酸電池需防氫氣積聚）。
4. 連接控制器與逆變器
- 控制器接線：
1. 先接蓄電池→控制器（正負極正確）。
2. 再接光伏板→控制器（避免反接燒毀）。
- 逆變器接線：
- 輸入端接蓄電池（注意電壓匹配）。
- 輸出端接配電箱（火線、零線、地線區分）。
- 線徑選擇：
- 蓄電池→逆變器：電流=功率÷電壓（如5000W÷48V≈104A，需25mm²電纜）。
- 光伏板→控制器：按短路電流×1.25選擇（如8A×1.25=10A，用4mm²線）。
5. 配電系統集成
- 直流側：控制器輸出接配電箱直流斷路器，再分接到負載（如LED燈、水泵）。
- 交流側：逆變器輸出接交流配電箱，分路控制插座、照明等。
- 防雷與過載保護：
- 直流側加裝浪涌保護器（SPD）。
- 每路負載安裝保險絲或空氣開關。
1. 系統通電前檢查
- 所有接線無松動，極性正確。
- 光伏板無遮擋，表面清潔。
- 蓄電池電壓正常（如48V系統應在45V~58V之間）。
2. 逐步上電測試
1. 蓄電池→控制器：確認控制器顯示電池電壓正常。
2. 光伏板→控制器：觀察充電指示燈，萬用表檢測輸入電壓。
3. 逆變器空載啟動：輸出端電壓穩定在220V±5%。
4. 逐路負載測試：從低功率設備（如燈泡）到高功率設備（如冰箱）。
3. 效率優化
- MPPT跟蹤驗證：對比控制器輸入/輸出功率，確保效率＞95%。
- 負載匹配：避免逆變器長期低負載運行（效率下降）。
1. 防觸電：
- 斷電操作，穿戴絕緣裝備。
- 高壓直流線纜（光伏板）尤其危險，避免裸露。
2. 防火：
- 蓄電池遠離易燃物，接線端子加蓋絕緣護套。
- 使用阻燃電纜（如PV1-F）。
3. 防雷：
- 獨立接地電阻＜4Ω，避雷針保護范圍覆蓋光伏陣列。
| 問題 | 可能原因 | 解決方案 |
| 控制器不充電 | 光伏板極性接反/遮擋 | 檢查接線，清除遮擋物 |
| 逆變器報警過載 | 負載超過逆變器額定功率 | 關閉部分設備或更換大功率逆變器 |
| 電池電量下降過快 | 電池容量不足/負載漏電 | 重新計算容量，檢查線路絕緣 |
| 輸出電壓不穩定 | 逆變器地線未接/輸入電壓低 | 完善接地，檢查電池電量 |
1. 日常維護：
- 每月清潔光伏板（灰塵降低效率10%~25%）。
- 檢查接線端子是否氧化或松動。
2. 季度維護：
- 測試蓄電池容量（可用容量＜80%時需更換）。
- 檢查接地電阻和防雷裝置。
3. 年度維護：
- 全面檢測系統效率，更換老化電纜/保險絲。
通過以上步驟，您可獨立完成離網太陽能系統的安裝。若對電氣安全或設計細節存疑，建議**聯系專業安裝團隊**，確保系統長期穩定運行！
