光伏離網儲能系統的核心在于實現能源的自主供給與高效利用。在光照充足時，光伏組件將太陽能轉化為直流電，通過控制器對蓄電池組進行充電，同時逆變器將直流電轉換為交流電供負載使用；當光照不足或夜間時，儲能電池則釋放電能，確保用電設備持續運行。這種閉環設計不僅解決了無電網覆蓋區域的用電難題，更通過智能能量管理實現發電、儲電、用電的動態平衡。以下是其工作原理、關鍵組件及典型應用場景的深度解析：
能量流向邏輯：
1. 光伏發電：組件將光能轉化為直流電（DC）
2. 充電控制：MPPT控制器追蹤最大功率點，優化電池充電效率（較PWM提升30%）
3. 儲能緩沖：
- 光照充足時：光伏→負載供電 + 電池充電
- 光照不足時：電池放電→逆變器→負載
4. 逆變轉換：DC/AC逆變（純正弦波輸出，THD＜3%）
5. 備份啟動：當光伏+儲能不足時，自動啟動柴油機補電

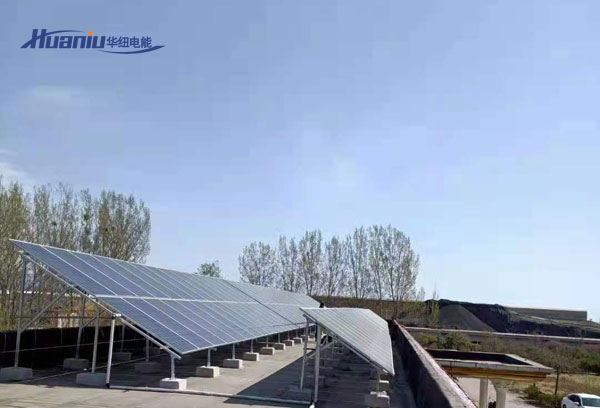

1. 光伏陣列
- 超配設計：光伏功率:儲能容量 = 1.2~1.5:1（應對陰天損失）
- 特殊工藝：抗PID（電勢誘導衰減）涂層，保障濕熱環境壽命
2. 儲能電池
| 類型 | 循環壽命 | 適用場景 | 溫度耐受 |
| 鉛碳電池 | 1500次 | 低成本戶用（0~40℃） | △ |
| 磷酸鐵鋰 | 6000次 | 高原/海島（-20~60℃） | ★★★★★ |
3. 智能控制器
- 雙模式切換：
- MPPT模式：光照充足時效率＞99%
- 脈沖修復模式：對硫化電池激活復蘇（提升壽命20%）
4. 逆變器關鍵保護
- 過載110%：持續運行1小時
- 短路響應：＜0.1秒切斷
- 孤島防護：電壓波動＞10%自動脫網
| 模式 | 觸發條件 | 能量路徑 | 控制策略 |
| 光伏優先 | 光照強度＞300W/m² | 光伏→負載 + 充電 | 電池SOC＜95%時全力充電 |
| 混合供電 | 100W/m²＜光照＜300W/m² | 光伏+電池→負載 | 限制放電電流≤0.5C |
| 純電池供電 | 夜間/陰雨 | 電池→逆變器→負載 | SOC＞20%時維持輸出 |
| 柴油備份 | 電池SOC＜15% | 柴油機→負載 + 急充電池 | 30分鐘內充至SOC＞50%停機 |
> 智能切換精度：模式轉換延遲＜100ms（保障精密設備不斷電）
1. 無電區民生供電
- 配置：3kW光伏 + 10kWh鋰電
- 負載：照明+手機充電+冰箱+電視（日耗5kWh）
- 案例：西藏阿里牧區，替代柴油發電機（年省燃油費1.2萬元）
2. 通信基站
- 特殊設計：
- 48V直流系統直供設備（省去逆變損耗）
- 寬溫電池（-40℃~65℃）
- 可靠性：斷電保障＞72小時（4G基站平均功耗1.5kW）
3. 移動應急電源
- 集裝箱式系統：
- 200kW光伏折疊陣列 + 500kWh液流電池
- 災害現場2小時快速部署（如地震救援醫院供電）
4. 遠海島礁
- 風光儲協同：
- 每kW光伏配套0.3kW風力發電（彌補夜間缺口）
- 海水淡化直流直驅（省電30%）
5. 油田監控
- 防爆設計：
- 電池艙隔爆殼體（Ex d IIC T4認證）
- 無刷直流抽油機（日節電400kWh/井）
光伏離網儲能系統正從**單一供電**向**多能協同智能體**進化。隨著鋰電成本下降（2025年預計＜$80/kWh）和智能控制算法突破，其經濟性將全面超越柴油發電，成為無電區能源革命的解決方案。
