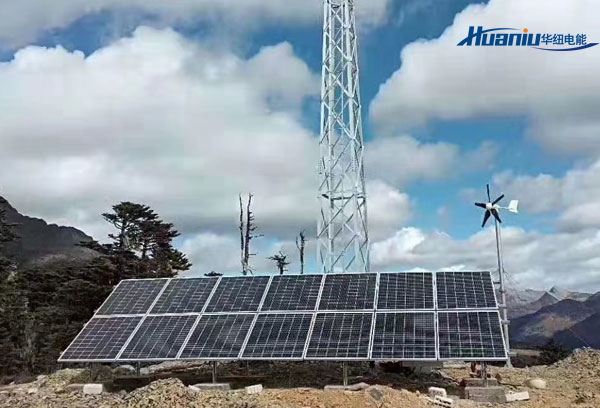

以下為**通信基站離網光伏電源系統**的深度技術方案，專為無電網覆蓋或電網不穩定的偏遠地區設計，確保基站7×24小時穩定運行：
| 挑戰 | 解決方案 |
| 高功耗（2-5kW） | 光伏+儲能多級擴容設計，柴油發電機備用 |
| 電壓精度要求（±2%） | 高頻開關電源+HVDC（336V/240V）架構替代傳統-48V |
| 極端溫度（-40℃~60℃） | 電池恒溫艙+智能溫控系統 |
| 無人值守維護 | 4G/衛星遠程監控+AI故障診斷 |
| 雷擊風險 | 三級防雷（光伏側/直流側/設備側）+接地電阻＜1Ω |
1. 光伏系統
- 功率計算：
`光伏總功率(kWp) = (日均耗電×1.8) ÷ 峰值日照時數 ÷ 0.7（系統效率）`
示例：基站日耗60kWh，日照4.5h → 60×1.8÷4.5÷0.7≈34kWp
- 組件類型：雙面單晶硅（背面增益≥15%）
- 傾角優化：固定支架按緯度角，或采用單軸跟蹤系統（增發25%）
2. 儲能系統
- 電池選型：磷酸鐵鋰（循環壽命＞6000次）
- 容量設計：
`總?cè)萘?kWh) = 日均耗電(kWh) × 備電天數 × 1.2（冗余） ÷ 0.8（DOD）`
示例：60kWh/天×3天×1.2÷0.8=270kWh → 配336V/800Ah電池組
- 低溫方案：
- 電池艙內置PTC加熱膜（-20℃自動啟動）
- 艙體聚氨酯保溫層（厚度≥50mm）
3. 混合控制器
- 核心功能：
- 三路輸入管理（光伏/風電/油機）
- 動態母線調壓（250-400VDC寬范圍）
- 智能削峰填谷（優先使用可再生能源）
4. 電源轉換設備
| 設備 | 作用 | 關鍵指標 |
| HVDC整流模塊 | 輸出336V直流至基站主設備 | 效率＞98%，紋波＜1% |
| 智能切換開關 | 無縫切換油機/電池供電 | 切換時間＜10ms |
| 嵌入式電源管理器 | 實時監控各子系統狀態 | 支持IEC61850通信協議 |
| 項目 | 配置說明 | 成本（萬元） |
| 光伏系統 | 34kWp雙面組件 | 18 |
| 儲能系統 | 261KWH | 32 |
| 電源系統 | HVDC整流+混合控制器 | 15 |
| 安裝與基建 | 塔架/防雷/監控系統 | 12 |
| 總投入 | - | 76 |
> ⚡**運營對比**（vs純柴油方案）：
> - 年節省油費：6萬升柴油×8元/升 = 48萬元
> - 維護成本下降：減少油機保養+電網擴容費用 ≥60%
> - 投資回收期：1.5-2年
1. 光伏陣列布局：
- 距鐵塔基礎＞10米（避免陰影遮擋）
- 組串間距≥3倍組件高度（防止雪堆積）
2. 電纜敷設：
- 直流電纜：雙絞屏蔽線（減少EMI干擾）
- 交流電纜：鎧裝直埋（深度＞0.8m）
3. 防雷接地：
- 接地網：40×4mm鍍鋅扁鋼網格（1.5m×1.5m）
- 接地極：銅包鋼棒（長度≥2.5m）
| 故障類型 | 自動響應措施 | 人工干預 |
| 連續陰雨5天 | 自動啟動油機充電 | 檢查光伏板清潔度 |
| 電池組溫差＞10℃ | 啟動均衡模塊+溫控系統 | 檢測故障電芯更換 |
| 整流模塊過載 | 切除非關鍵負載（如空調） | 擴容電源模塊 |
