廣告牌太陽能供電系統是一種利用太陽能為廣告牌（尤其是需要夜間照明的LED廣告牌）提供電力的環保、離網或混合供電解決方案。它特別適合那些遠離電網、電網接入成本過高、或者追求綠色節能和降低運營成本的廣告牌應用。以下是對廣告牌太陽能供電系統的詳細介紹：
獨立供電： 無需連接市政電網，尤其適用于偏遠地區（如高速公路旁、鄉村）。
降低電費： 大幅減少甚至完全消除廣告牌的日常電費支出。
環保節能： 使用清潔可再生能源，減少碳排放。
簡化安裝： 相比拉設長距離電網線路，安裝可能更快捷（取決于現場）。
提高可靠性： 在電網不穩定或易斷電的地區提供更可靠的電力保障。
1. 太陽能電池板（光伏組件）：
功能： 將太陽光直接轉換為直流電能。是系統的“發電機”。
關鍵參數： 功率（瓦特W或千瓦KW）、轉換效率、尺寸、材質（常用單晶硅，效率高）。

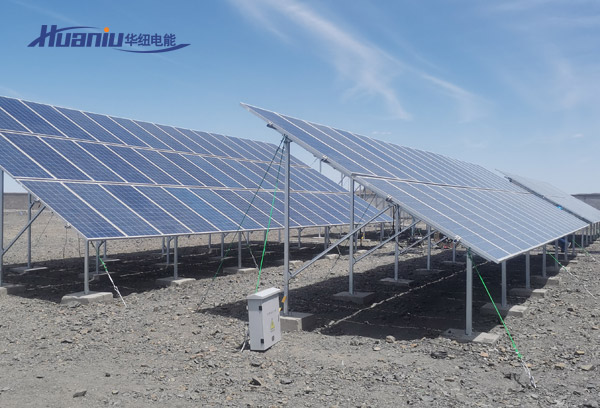

安裝： 通常安裝在廣告牌頂部、側面專用支架上，或附近地面/屋頂。需要最大化日照（角度、朝向）并考慮抗風能力。可能需要定期清潔。
2. 太陽能充放電控制器：
功能： 系統的大腦。核心作用包括：
充電管理： 防止電池過充（充滿時停止充電）和過放（電量過低時切斷負載，保護電池）。
最大功率點跟蹤： 優化太陽能板的輸出功率，使其始終工作在最高效狀態（尤其重要）。
狀態監控： 顯示系統運行狀態（充電、放電、電池電量等）。
類型： PWM（脈寬調制，成本低，效率較低）和 MPPT（最大功率點跟蹤，效率高，尤其在不同光照和溫度下優勢明顯，廣告牌系統首選）。
3. 儲能電池（蓄電池組）：
功能： 儲存白天太陽能板產生的電能，供夜間、陰雨天或光照不足時使用。是系統的“能量倉庫”，對夜間照明至關重要。
關鍵參數： 容量（安時Ah或千瓦時KWh）、電壓（通常12V, 24V, 48V）、循環壽命（能充放電多少次）、類型。
類型：
鉛酸電池： 價格較低，技術成熟，但體積重量大、壽命相對較短（3-5年）、深度放電能力差。包括富液式和閥控式。
鋰離子電池： 價格較高，但能量密度高（體積小重量輕）、壽命長（5-10年甚至更長）、充放電效率高、深度放電能力強（可用容量比例高）。在廣告牌應用中越來越普及，尤其考慮到空間、重量和長期維護成本。常用磷酸鐵鋰電池，安全性好。
4. 逆變器：
功能： 將蓄電池輸出的直流電轉換為廣告牌LED燈等負載所需的交流電。
關鍵參數： 輸出功率（必須大于廣告牌總負載功率，并留有余量）、輸出電壓（如220V AC）、波形（純正弦波對LED電源適配器兼容性最好，修正弦波成本低但可能影響部分設備）。
注意： 如果廣告牌負載全部是直流設備（如部分低壓LED燈帶），且電壓匹配，可以省去逆變器，效率更高。
5. 負載（廣告牌設備）：
主要負載： LED照明燈具（發光字、燈箱內部照明）。現代LED燈效率很高，是太陽能供電得以實用的關鍵。
可能負載： 顯示屏（單色或全彩LED屏）、旋轉裝置（較少見）、監控攝像頭、無線通信模塊（用于遠程監控系統狀態）等。
關鍵： 精確計算總功耗（特別是夜間工作時長內的耗電量）是系統設計的基礎。
6. 結構件與線纜：
支架： 牢固支撐太陽能板，抵抗風載、雪載。
電池箱： 保護蓄電池免受日曬雨淋、極端溫度（尤其重要，高溫會顯著縮短電池壽命）和盜竊。需要通風（鉛酸電池會釋放氣體）。
控制器箱： 保護控制器和其他電氣元件。
線纜： 選用合適規格的直流和交流電纜，保證電流傳輸效率和安全，減少線損。做好防水防紫外線處理。
1. 白天（光照充足）：
太陽能板吸收陽光產生直流電。
控制器進行MPPT優化，將電能高效地輸送給蓄電池充電（同時防止過充）。
如果負載（如顯示屏）在白天工作，也可能由太陽能板直接供電（通過控制器），多余的電能存入電池。
2. 夜間/陰雨天（無光照或光照不足）：
蓄電池儲存的電能通過控制器釋放。
控制器將直流電輸送給逆變器（如果需要交流電）或直接供給直流負載。
逆變器將直流電轉換為交流電供給廣告牌的交流負載（主要是LED燈）。
控制器持續監測電池電量，防止過放。
1. 負載功耗：
精確測量或估算廣告牌所有設備在工作狀態下的總功率。
核心： 確定夜間需要照明/工作的小時數，計算日均耗電量。
2. 地理位置與日照條件：
所在地的年平均峰值日照時數： 這是衡量太陽能資源的關鍵指標（例如，某地平均每天等效滿發日照4小時）。
季節變化： 冬季日照短、輻射弱，需要按最差月份來設計冗余。
連續陰雨天數： 需要保證系統在無日照情況下能持續供電的天數（稱為“自持天數”，通常設計3-5天）。
3. 系統電壓： 根據負載功率和傳輸距離選擇（如12V, 24V, 48V）。功率較大時，選擇較高電壓可減小電流，降低線損。
4. 組件選型與容量計算：
電池容量： 根據日均耗電量、自持天數、電池放電深度、系統效率計算得出。
太陽能板功率： 根據日均耗電量、當地峰值日照時數、系統效率（包括控制器、線損、電池充放電效率）計算得出，并考慮冬季衰減和冗余。
控制器規格： 電流容量需大于太陽能板最大輸出電流，電壓匹配系統電壓。
逆變器功率： 大于負載總功率的峰值功率，并留有一定裕量（通常1.2-1.5倍）。
5. 環境因素：
溫度： 高溫降低太陽能板效率，極大縮短電池壽命（特別是鉛酸）；低溫降低電池可用容量。電池保溫/散熱很重要。
風載/雪載： 支架設計必須滿足當地氣象條件要求。
灰塵/污垢： 影響太陽能板效率，需考慮清潔便利性。
6. 成本：
初始投資： 主要包括設備采購（尤其是太陽能板和電池）和安裝費用。通常高于接入電網。
運營成本： 幾乎為零（電費），主要是電池更換成本（鉛酸3-5年，鋰電5-10年以上）和少量維護費用（清潔、檢查）。
投資回報率： 需計算節省的電費多久能抵消初始投資。位置越偏遠（電網接入費越高）、電價越高、日照越好、系統設計越合理，回收期越短（可能幾年到十年不等）。
7. 維護：
定期檢查連接線是否松動、腐蝕。
定期清潔太陽能板表面灰塵、鳥糞等。
檢查控制器狀態顯示。
監測電池狀態（電壓、溫度），按時更換老化電池。
檢查結構件穩固性。
綠色環保，零排放。
顯著降低長期運營成本（電費）。
可在無電網或電網不穩定的地方部署。
安裝相對靈活（尤其相比長距離拉電網）。
提升企業環保形象。
系統模塊化，擴容相對方便。
較高的初始投資成本。
對天氣依賴性強， 連續陰雨天可能導致供電不足（需加大電池容量）。
儲能電池是關鍵瓶頸： 成本高、壽命有限、受溫度影響大、重量體積問題（尤其是鉛酸）。
需要專業設計和安裝： 設計不合理會導致系統失效（如電力不足或設備損壞）。
維護要求： 特別是電池和太陽能板的清潔。
防盜防破壞： 電池等設備價值較高。
廣告牌太陽能供電系統是一個技術成熟且應用前景廣闊的解決方案。其核心價值在于利用免費、清潔的太陽能，實現廣告牌的能源獨立，降低長期運營成本，并體現環保理念。成功的關鍵在于根據具體廣告牌的功耗、地理位置氣候條件和預算，進行精確的系統設計和選用合適的組件（特別是高效MPPT控制器和長壽命鋰電）。 隨著光伏和儲能技術的不斷進步和成本下降，太陽能供電在廣告牌領域的應用將越來越普及。
