在追求綠色低碳與能源安全的今天，光伏儲能電站正成為改變能源利用方式的重要解決方案。它不僅能有效提升太陽能的自發自用率，更能為家庭、工商業及電網提供穩定、可靠的清潔電力。那么，這樣一個先進的系統，其內部主要架構是怎樣的呢？華紐電能將為您清晰解析。
光伏儲能電站系統并非單一設備，而是一個協同工作的有機整體。其核心架構通常包含以下四大關鍵部分：

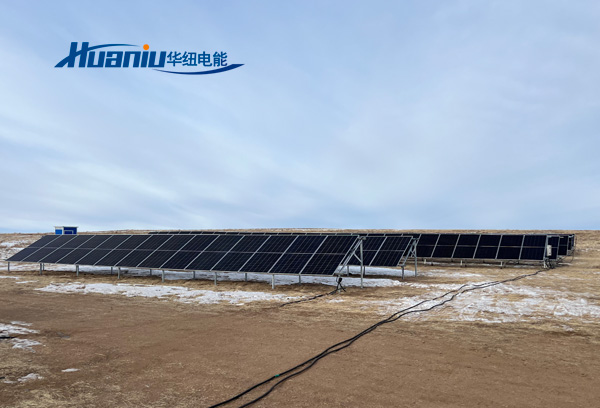

發電單元是整個系統的能量來源，主要由光伏組件（太陽能電池板）、支架結構、直流線纜及匯流箱等組成。
*功能：其核心作用是捕獲太陽光能，通過光電效應將其轉化為直流電能。
*特點：作為系統的“源頭”，其轉換效率和長期可靠性至關重要。目前，高效單晶PERC、N型TOPCon等先進技術的光伏組件能夠?qū)崿F(xiàn)更高的能量輸出。
這是系統的“大腦”和“心臟”，負責能量的儲存、交直流轉換及智能分配，是技術含量最高的部分。
1. 儲能蓄電池：
*功能：存儲光伏陣列發出的多余電能，在夜間、陰雨天或電網停電時釋放電力，保證負載持續運行。
*特點：目前，磷酸鐵鋰電池**因其高安全性、長循環壽命和優異的穩定性，已成為主流選擇。
2. 儲能逆變器：
*功能：這是系統的核心控制設備，具備雙向轉換能力。既可將在光伏產生的直流電轉換為交流電供負載使用或饋入電網，也可將電網的交流電轉換為直流電為電池充電。
*特點：現代智能儲能逆變器集成了能源管理系統，能夠根據預設策略智能調度電力流向（優先自用、余電存儲或上網），實現經濟效益最大化。
該系統是電站的“神經中樞”，確保所有部件安全、高效、協調運行。
*功能：通過傳感器、控制器及通信模塊，實時監控發電量、儲能狀態、負載需求及電網情況。用戶可通過手機APP或電腦端界面，遠程查看系統數據、設置工作模式并接收故障報警。
*特點：智能化管理顯著提升了系統的自動化程度和用戶體驗，實現了能源的可視化與精細化管理。
此單元連接用戶側負載與公共電網，是系統并網運行和安全隔離的保障。
*主要設備：包括并網柜、雙向電表以及必要的斷路器、開關和保護裝置。
*功能：實現系統與電網的安全連接，滿足并網技術要求。在電網停電時，具備孤島保護功能的系統會自動與電網斷開，切換至離網運行模式，保障人身安全和設備安全。
總結而言，一個完整的光伏儲能電站系統通過發電單元捕獲能量，經由儲能與轉換單元進行存儲和形式轉換，再通過智能控制系統進行優化調度，最后通過并網配電單元實現安全可靠的能源輸送與使用。各單元精密配合，共同構建了一個高效、智能、可靠的綠色能源生態。
