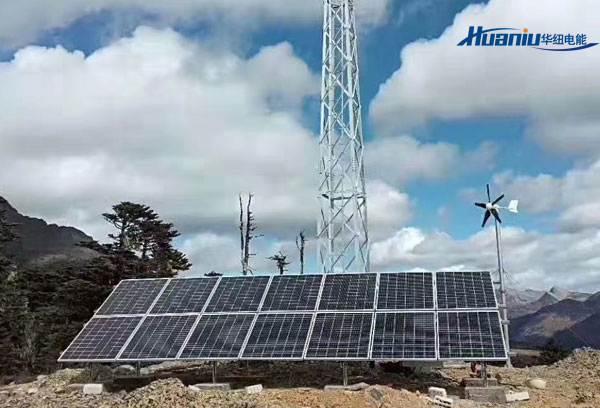

在離網光伏發電系統中，電能從太陽能板產生，經過控制器，儲存于蓄電池，最終通過逆變器供給負載。整個流程中，電纜承擔著傳輸直流電和交流電的重任。如果線徑選擇過細，可能會引發一系列嚴重問題,選擇合適線徑，需綜合評估以下四個關鍵因素：
1. 載流量（電流承載能力）
這是電纜最基本的參數。所選電纜的最大持續載流量必須大于流經該段電纜的最大持續電流，并留有充足的安全余量。通常，安全系數可取1.25倍或更高。
組件到控制器段： 電流 = 光伏組件的短路電流（Isc） × 并聯數量 × 安全系數（通常為1.25）。
蓄電池到逆變器段： 電流 = 逆變器額定功率（W） ÷ 蓄電池電壓（V） ÷ 逆變器效率（約90%）。
2. 電壓降
這是衡量效率的關鍵指標。電壓降過大意味著能量在傳輸過程中以熱的形式白白消耗。對于離網系統，我們建議將電壓降控制在以下范圍內：
直流側（組件到控制器）： ≤ 3%
直流側（蓄電池到逆變器）： ≤ 1%
3. 線路長度
電纜越長，電阻越大，電壓降也越大。這是計算中必須精確測量的數值，包括來回總長度。
4. 敷設環境
電纜是暴露在空氣中、穿管埋墻，還是多根捆扎在一起，都會影響其散熱能力，從而影響實際載流量。需要根據實際情況查閱電纜的校正系數。
為方便快速估算，下表提供在不同系統電壓和電流下，為保持電壓降≤3%時，100米來回總長度（即單程50米）所需的建議最小銅纜線徑。
| 系統電壓 | 電流 (A) | 建議最小線徑 (mm²) | 適用場景舉例 |
| 12V | 10A | 6 | 小功率照明系統 |
| 12V | 30A | 25 | 中小功率逆變器輸入 |
| 24V | 20A | 6 | 中型控制器到蓄電池 |
| 48V | 50A | 16 | 大型控制器到蓄電池 |
| 48V | 100A | 35 | 大功率逆變器輸入 |
請注意： 此表僅為簡化參考，實際選擇必須根據您的具體線路長度和允許電壓降進行精確計算。
正確選擇離網光伏系統的電纜線徑，是一項嚴謹的技術工作。它直接關乎您的財產安全和系統發電收益。遵循“先算電流，再算壓降，雙重校驗”的原則，可以確保您的系統穩定高效運行數十年。
我們建議：
優先選擇認證齊全的專用光伏電纜，特別是直流側，其具備更好的耐候、耐紫外線和阻燃特性。
對于大型或復雜的離網系統，強烈建議咨詢專業的電氣工程師或系統設計人員，進行精準的設計與審核。
在安裝時，確保所有連接牢固，并使用合適的電纜接頭和線鼻，以減小接觸電阻。
