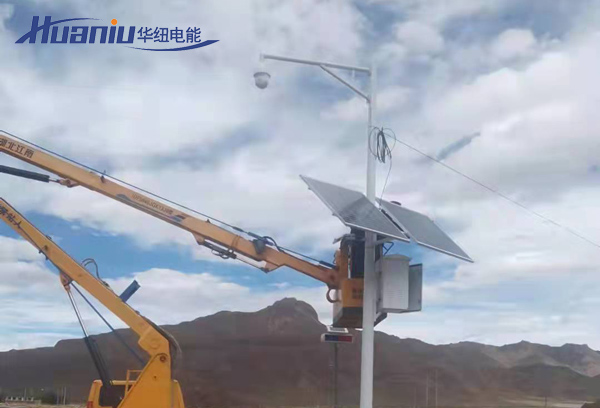

針對監控設備的太陽能儲能供電系統，以下是核心設計要素、選型建議及注意事項，助您構建穩定可靠的離網供電方案：
1. 太陽能電池板
- 功率計算：根據設備功耗（如攝像機20W，全天工作需480Wh）、當地日照峰值小時數（如4小時），計算所需功率：`總功率 = 日耗電量 ÷ 峰值日照時數 ÷ 效率系數（0.7~0.8）`
示例：480Wh ÷ 4h ÷ 0.7 ≈ 170W → 建議選擇200W以上組件
- 安裝要點：朝南（北半球）/朝北（南半球），傾角≈當地緯度，避免陰影遮擋。
2. 儲能電池
- 容量計算：需滿足連續陰雨天供電（如3天），電池電壓需匹配系統（12V/24V）。
`電池容量(Ah) = (日耗電量 × 備份天數) ÷ 電池電壓 ÷ 放電深度`
示例：(480Wh×3) ÷ 12V ÷ 0.5（鉛酸電池50%放電深度） = 240Ah
- 電池類型：
- 鉛酸電池：成本低，耐低溫（-20℃），但壽命短（2~3年），深度放電影響壽命。
- 鋰電池：輕量、壽命長（5~10年），放電深度80%，但成本高（推薦LiFePO4更安全）。
3. 太陽能控制器
- 類型選擇：
- MPPT控制器：效率高（提升15%~30%），適合高電壓組件（如36V板配12V電池），陰天表現更優。
- PWM控制器：成本低，僅適用組件電壓≈電池電壓的場景。
- 關鍵參數：輸入電壓＞太陽能板開路電壓，輸出電流＞設備峰值電流。
4. DC-DC轉換器/逆變器
- 監控設備若為12V/24V直流供電（如PoE攝像機），無需逆變器，直接DC供電效率更高。
- 若需220V交流（如部分錄像機），選純正弦波逆變器（效率＞90%），功率＞設備總功率×1.5。
1. 功耗管理
- 選用低功耗4G/5G攝像機（如4W/臺），啟用移動偵測減少持續錄像。
- 冬季加熱除霜模塊需額外計算功耗（約10~30W）。
2. 系統冗余設計
- 電池容量增加20%余量，應對電池老化。
- 太陽能板功率預留30%，補償灰塵、陰雨損耗。
3. 極端天氣應對
- 高寒地區選耐低溫鋰電池（-30℃），雪地安裝加大板傾角防積雪。
- 高溫地區電池置于陰涼處，避免＞45℃環境。
太陽能板安裝： 支架防銹處理，螺栓扭矩≥25N·m，防風等級＞當地最大風速。
線纜選擇：戶外用光伏專用線（抗UV），線徑≥4mm²（百米壓降＜3%），正負極加裝保險絲。
防雷接地：控制器端接防雷器，接地電阻＜10Ω，金屬支架接地。
定期維護：每季度清潔板面灰塵，檢查接線防水膠（IP67），監測電池電壓（避免＜20%電量）。
設備：2臺4G球機（15W/臺×24h = 720Wh/天）
方案：
- 太陽能板：300W（日照4h地區，300W×4h×0.7=840Wh > 720Wh）
- 電池：24V 150Ah LiFePO4（可用能量：24V×150Ah×0.8=2880Wh，支持3天陰雨）
- 控制器：MPPT 40A（支持300W輸入）
- 供電方式：DC 24V直供，省去逆變損耗。
1. 電壓不穩導致設備重啟 → 選用寬壓輸入設備（9~36V DC），或增加穩壓模塊。
2. 電池過放 → 控制器設置欠壓保護（鉛酸：10.8V/12V系統；鋰電池：根據BMS）。
3. 冬季發電不足 → 增大傾角（緯度+15°），或增加板功率20%。
通過精確匹配組件參數、強化環境適應性設計，太陽能供電系統可完全替代市電，尤其適用于無電區域的安防監控。優先選擇高轉化率組件（＞22%）和智能MPPT控制器，初期投入雖高，但可減少后期維護成本。如果您有相關需求，不妨聯系我們華紐電能的工作人員。
