將光伏發電與儲能系統結合，為工廠提供備用電源，不僅能提高供電可靠性，還能帶來經濟效益和環保價值。下面華紐電能為大家詳細介紹下。

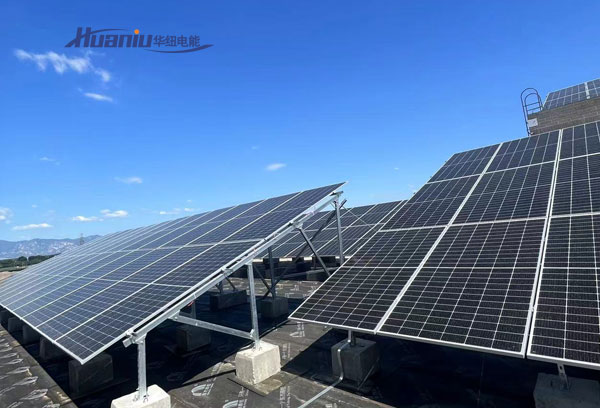

光伏發電： 利用工廠屋頂、空地等安裝太陽能電池板，將太陽能轉化為直流電。
儲能系統： 通常指電池儲能系統（如鋰離子電池、鉛酸電池等），用于存儲光伏產生的多余電能或電網低谷時段的低價電能。
備用電源： 在市電電網故障或停電時，儲能系統（或光伏+儲能）自動切換，為工廠的關鍵負載提供持續電力供應。
1. 光伏陣列： 安裝在工廠合適位置的太陽能電池板。
2. 儲能電池系統：
電池組： 核心能量存儲單元（主流是鋰電，尤其是磷酸鐵鋰電池）。
電池管理系統： 監控電池狀態（電壓、電流、溫度、SOC），確保安全高效運行。
儲能變流器： 核心設備，實現：
將光伏產生的直流電或電網交流電整流為直流電給電池充電。
將電池儲存的直流電逆變為交流電供負載使用。
并網/離網模式無縫切換。
功率調節（PCS）。
3. 智能控制系統/能源管理系統：
協調光伏、儲能、電網、負載之間的能量流。
設定運行策略（如自發自用、削峰填谷、備用電源模式）。
監控系統狀態，故障告警。
4. 自動切換開關： 在市電斷電時，自動將關鍵負載切換到儲能系統（或光伏+儲能）供電；市電恢復后，自動切回。
5. 關鍵負載配電柜： 連接需要保障供電的關鍵設備（如生產線核心設備、控制室、消防系統、應急照明、服務器等）。
正常狀態（市電有電）：
光伏發電優先供工廠負載使用。
多余的光伏電給電池充電。
電池也可在電網低谷時段充電（利用低價電）。
電池可在電網高峰時段放電供工廠使用，減少高價電費（削峰填谷）。
關鍵負載由市電或光伏/儲能供電。
異常狀態（市電斷電）：
智能控制系統檢測到市電故障。
自動切換開關在極短時間內（毫秒級）動作，斷開與電網的連接。
儲能變流器切換到離網模式。
BESS獨立供電： 儲能電池系統開始放電，通過變流器為關鍵負載提供交流電。
光伏+BESS聯合供電（如有光照）： 光伏系統在離網模式下繼續發電（需要變流器支持離網功能），與儲能系統共同為關鍵負載供電，延長備用時間。
市電恢復：
智能控制系統檢測到市電恢復正常且穩定。
自動切換開關動作，將關鍵負載切換回市電（或市電+光伏）供電。
儲能系統停止放電，并根據策略轉為充電狀態（光伏充電或電網充電）。
1. 提升供電可靠性：
無縫切換： 毫秒級切換，確保關鍵生產流程、精密設備、數據中心等不中斷，避免停線損失（可能是巨大的經濟損失）。
持續供電： 根據電池容量和負載大小，提供數小時甚至更長時間的備用電力。
2. 降低能源成本：
自發自用： 優先使用光伏綠電，減少電網購電量。
削峰填谷： 在電價高峰時段用儲能放電，低谷時段充電，顯著降低峰值電費和需量電費。
需量管理： 利用儲能平滑工廠用電負荷曲線，降低最高需量，減少基本電費。
3. 增加收入來源：
余電上網： 在允許的情況下，將多余光伏電賣給電網（需關注當地政策）。
4. 綠色環保，提升企業形象：
使用清潔能源，減少碳排放，助力實現“雙碳”目標。
提升企業社會責任感形象。
5. 政策支持：
許多國家和地區對工商業光伏+儲能項目有補貼、稅收優惠或電價政策支持。
1. 負載分析與容量配置：
關鍵負載識別： 明確哪些設備/區域必須在停電時得到保障？(生產設備、控制系統、安全系統、IT服務器等)
功率需求： 關鍵負載的總功率是多少？峰值功率多大？
備用時長需求： 需要系統提供多長時間的備用電力？(1小時？4小時？8小時？) 這直接決定了電池容量大小。
光伏裝機容量： 根據工廠可用面積、日照條件、自發自用目標確定。
2. 電池技術選擇：
鋰電池： (主流選擇，尤其磷酸鐵鋰電池)
優點： 能量密度高、循環壽命長（>6000次）、充放電效率高、維護少、響應快。
缺點： 初始成本較高，需嚴格熱管理。
鉛酸電池： (傳統技術)
優點： 成本低、技術成熟。
缺點： 能量密度低、體積重量大、循環壽命短（300-1500次）、充放電效率較低、維護要求高（需加水）、響應速度相對慢。
其他： 液流電池（適合超長時儲能，成本高）、鈉離子電池（新興技術，成本潛力大）。
3. 系統設計與集成：
并離網切換： 必須確保ATS和PCS的切換快速、可靠、安全（防止孤島運行）。
系統拓撲： 交流耦合？直流耦合？各有優缺點，需根據項目情況選擇。
EMS策略： 優化運行策略（備用優先？經濟性優先？）是發揮系統效益的核心。
安全與防護： 電氣安全、電池防火（消防系統）、環境適應性（溫度、濕度、粉塵）、防雷接地、網絡安全。
4. 經濟性分析：
初始投資： 設備成本（光伏板、支架、電池、PCS、BMS、EMS、ATS、安裝）、設計、施工。
運營成本： 維護費用、系統損耗。
收益： 節省的電費、降低的需量電費、可能的售電收入、避免的停線損失（隱性但巨大）、政策補貼。
投資回收期： 核心考量指標。隨著設備成本下降和電價上漲，回收期在縮短。
5. 政策與并網：
了解當地政策： 光伏備案、并網申請流程、補貼政策、電價政策（峰谷電價差）、余電上網政策。
與電網公司溝通： 確保并網方案符合要求，特別是備用電源模式下的安全隔離措施。
制造業（汽車、電子、化工、食品飲料等）—— 保護生產線，避免停線損失。
數據中心/通信機房 —— 保障服務器和核心網絡設備不間斷運行。
冷鏈物流 —— 保障冷庫、冷藏車充電樁不斷電。
醫院、實驗室 —— 保障生命支持設備、精密儀器。
對供電連續性要求高的任何工廠或園區。
1. 能源審計與需求分析： 詳細評估工廠用電情況、識別關鍵負載、確定功率和備電時長需求。
2. 初步方案設計與經濟測算： 由專業集成商提供初步系統配置和投資回報分析。
3. 現場勘查與詳細設計： 確認安裝條件（屋頂載荷、面積、遮擋、配電室空間等），完成深化設計。
4. 政策申請與并網手續： 辦理備案、并網申請等。
5. 設備采購與安裝施工： 選擇可靠供應商和施工隊伍。
6. 系統調試與驗收： 全面測試系統功能，特別是并離網切換功能。
7. 運維管理： 建立定期巡檢、監控、維護制度。
八、 總結
工廠備用電源光伏儲能系統是一個集可靠性保障、經濟效益提升、綠色發展于一體的綜合能源解決方案。它不再是簡單的“備胎”，而是工廠能源管理的智能核心之一。隨著技術進步和成本持續下降，以及企業對供電可靠性和降本增效需求的日益迫切，這類系統在工業領域的應用將越來越廣泛。
在規劃時，務必找專業的系統集成商進行詳細的現場勘查、負荷分析和方案設計，確保系統安全、可靠、經濟地運行。 這絕對是一項值得認真考慮的戰略性投資。
